Tea House jsem začal kreslit na podzim 2008. Současně s kreslením a promýšlením možných technologických problémů jsem začínal tvořit i model 1:10 o kterém bude psáno v příštím díle. Kreslení probíhalo nejprve na papíře, používal jsem i průsvitky na "pauzáku" pro lepší přenášení rozměrů. Hrubý návrh domku z trámů byl jednoduchý, horší to bylo s modelováním střechy. Sice jsem v Autocadu nakreslil předpokládaný tvar, ale nebylo to ono. Horní stříška má tvar 5ti-uhelníku, přičemž 3 body se dotýkají. Toho šlo docílit pouze prohnutím štřechy v několika rovinách. Proto jsem raději vytvářel i model 1:10 ze smrkových hranolků 10mm a střechu jsem modeloval z balsy. A teprve tehdy jsem se přesvědčil, že mnou zamýšlený tvar střechy půjde těžce, ale půjde. Neustoupil jsem ze svých požadavků.

Kontrukci spojů jsem použil klasickou - na čep. Spodní základnu, která bude postavená na věnci z betonových dílců jsem navrhl z hranolů cca 10x13cm, zbytek bude převážně z hranolů 10x10cm. Výplň mezi trámy bude z 12mm voděodolné překližky za kterou bude 8cm fasádní polystyren přikrytý uvnitř dřevěnými palubkami. S konstrukcí střechy jsem se moc nekreslil, tvar jsem zhruba znal, takže se vše přizpůsobovalo až v průběhu práce. Protože 12mm voděodolnou překližku bych nedokázal takto prohnout, použiju zde dvě vrstvy 6mm voděodolné překližky.

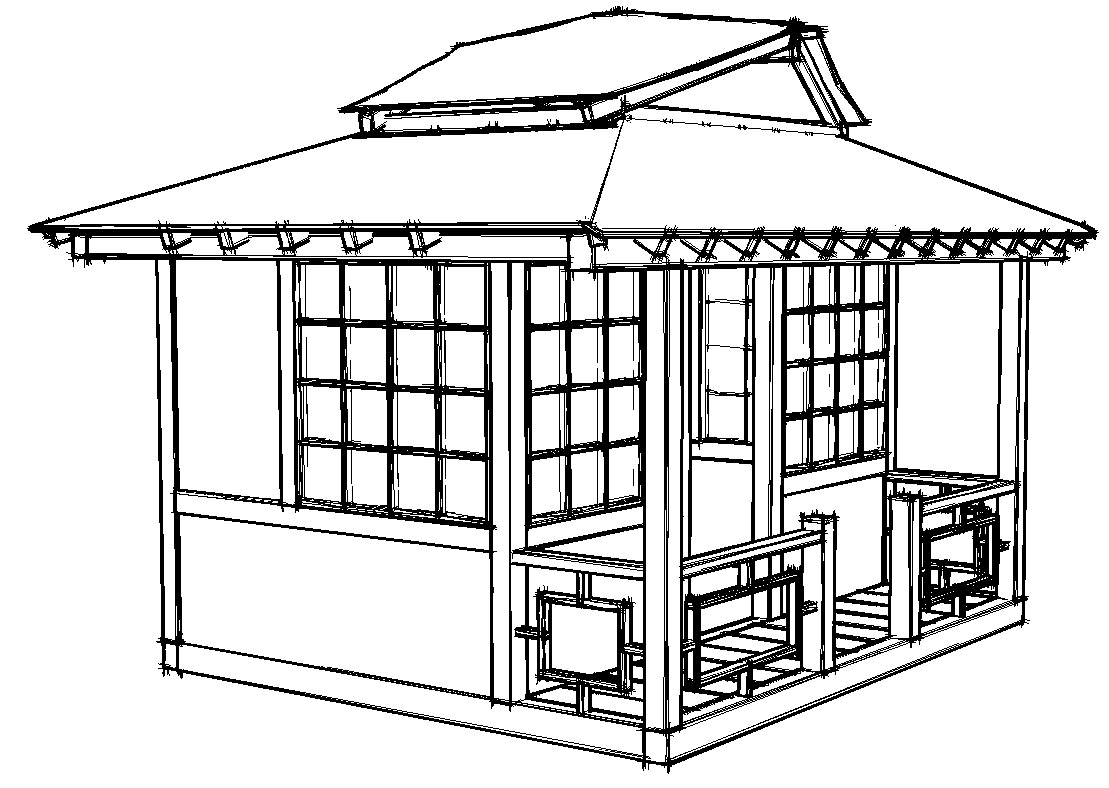

Fotogalerie plánků a výkresů je v pravém sloupci.
