Pergola

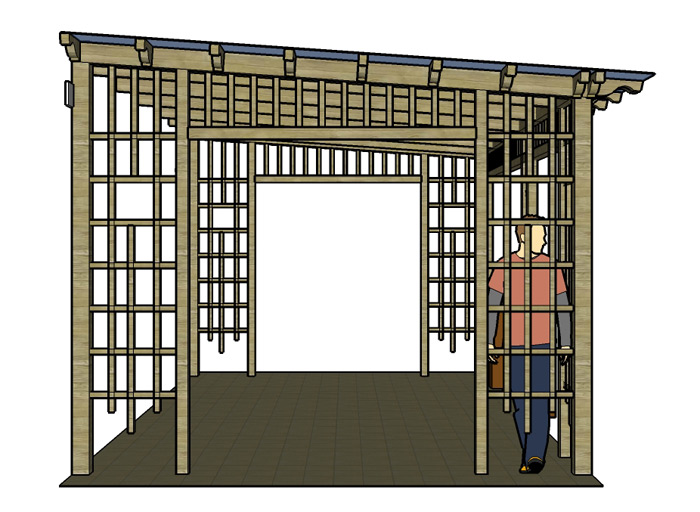

Vizualizace pergoly na naší terase.
Termín zhotovení: jaro 2011, start stavby: 8. 4. 2011
Projekt dřevěné pergoly sestavené z KVH hranolů, zastřešení komůrkovým polykarbonátem 8mm, čirý nebo kouřový s UV ochranou

Materiál:

KVH Nsi lepený smrkový hranol, nepohledový
Konstrukce sloupků: hranol 120x120mm
Pomocné sloupky: hranol 80x80mm
Příčné vzpěry: hranol 60x140mm
Kleštiny: hranol 60x140mm
Výplň: hranol 32x32mm
Střecha: polykarbonátová deska 8mm (3x tabule 210x400cm, 1x tabule 105x400cm)

Rozměry:

Výška: 300cm (275cm)
Šířka: 740cm
Hloubka: 396cm

Stavba:

Fotogalerie z průběhu stavby je vpravo.
Konstrukci plánuju přichytit k domu pomocí 7ks dlouhých hmoždinek na příčné vzpěře, sloupky budou stát na kovových štelovacích patkách (šrouby M20 15cm dlouhé), které dám možná ještě na tlustou gumu, aby se rozložila váha. Výška konstrukce bude u domu 300cm, sklon střechy 4°, takže přední část pergoly bude mít výšku 275cm.
Boky a přední část pergoly bude navíc ještě zpevněna sloupky 80x80mm s výplní z 32x32mm hranolů. Horní rošt na bocích a v přední části bude také z hranolu 32x32mm. Možná bude navíc provrtán 20mm pro vedení dekorativního světelného kabelu.

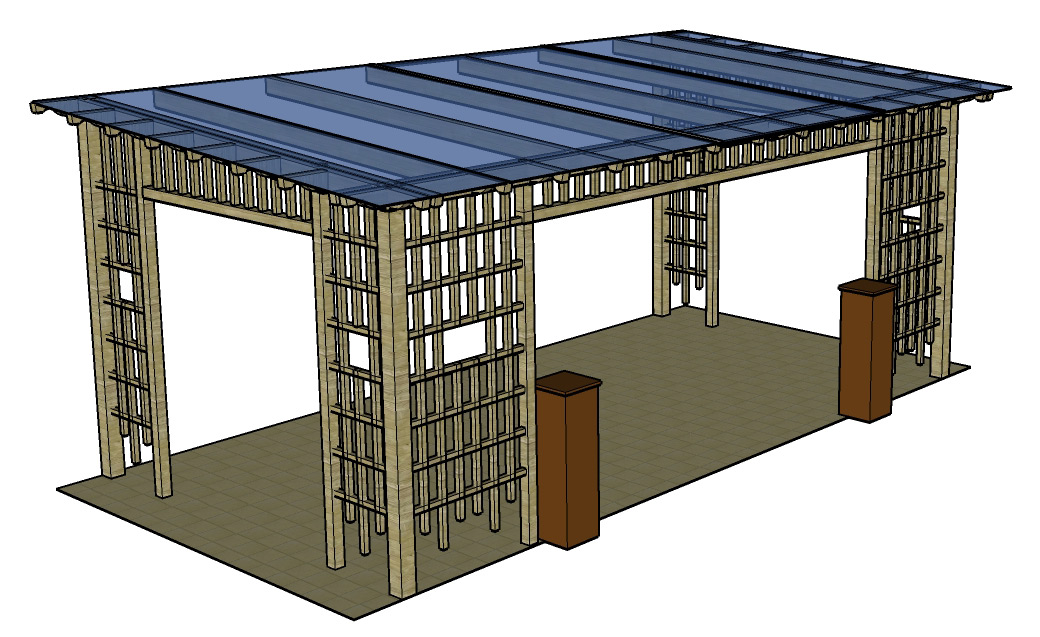

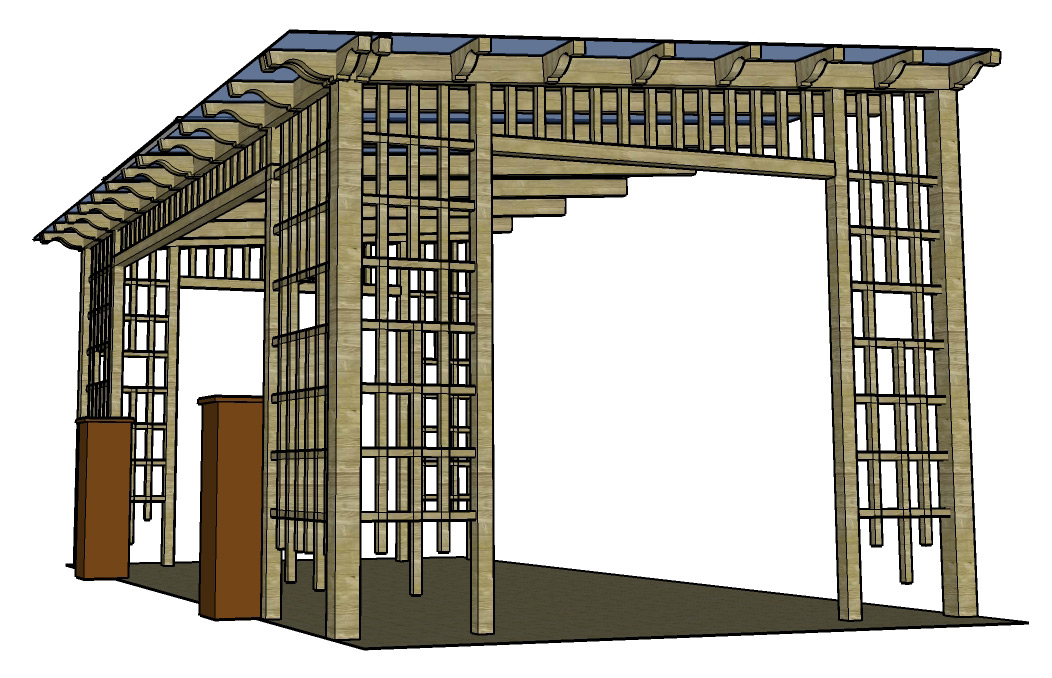

Úpravy oproti projektu

Když jsem postavil hrubou konstrukci, čili 4 sloupky, 4 nosné trámy a 10 nosníků, začal jsem mít obavy o nosnosti střechy. KVH hranoly jsou lepené a výrobce zaručuje jakousi pevnost v lepeném spoji, ale na mou šířku 7,4m se trámy začaly docela prohýbat. V projektu jsem počítal s podepřením předních nosných trámů dvěmi 8x8cm sloupky, mezi kterými by byla výplň, ale po hrubém postavení jsem získal dojmu nabořeného prostoru, úzkého průchodu mezi lampou a levou částí pergoly. Upravil jsem proto projekt tak, že podpírající trámky jsem vyřadil a rozšířil jsem boční výplň z původních 60cm na nynějších 107cm. Tím se mi sloupky podpírající nosné trámy přiblížily blíže ke středu a pergola dostala nejen symetričtější tvar, ale i záruku stabilnější podpory v případě silné vrstvy sněhu na střeše.






2

komentáře

14Června2012

Tomáš

Móóc pěkný,uvažuji o něčem podobným.Zajímala by mě cena materiálu
14Června2012

Kamilh

Přesnou cenu si už nepamatuji, ale bylo to přibližně 10tis za dřevo, 15tis za střechu a 2 tis za barvu.
